Manual prático do eletricista: acesse gratuitamente agora

O manual prático do eletricista (Android e iOS) ajuda a consultar teoria, esquemas e cálculos sem carregar apostila, facilitando muito a vida de qualquer um.

O download é gratuito e o aplicativo funciona offline, o que ajuda quem trabalha em obra com pouco sinal. O Manual da Web te conta mais sobre ele.

Como funciona o manual prático do eletricista

O manual prático do eletricista é um app de consulta que reúne teoria, diagramas e calculadoras em um só lugar. Ele está disponível para Android e iOS, com download gratuito e sem assinatura.

Para liberar todas as funções, há um pagamento único, de R$ 49,90 na versão para iPhone. O valor pode variar no Android. O app se divide em quatro seções:

• Teoria: mais de 55 artigos curtos, da lei de Ohm e das leis de Kirchhoff até aterramento, iluminação e execução de serviços;
• Diagramas: esquemas interativos de interruptores, tomadas, dimmer, sensor de presença, relé e partida de motor;
• Calculadoras: fórmulas básicas, custo de energia, queda de tensão, tabela de seção de condutores e conversão de AWG para milímetros;
• Comunidade: espaço para perguntas e respostas entre usuários.

Precisa ter internet para consultar os esquemas elétricos?

O app funciona offline, e os artigos e esquemas ficam disponíveis sem conexão. Recursos que dependem de rede, como a comunidade e as atualizações, pedem internet.

Teste antes de ir a campo: abra o app em modo avião e confira se os conteúdos que você mais usa carregam.

Passo a passo para acessar o manual de elétrica no celular

Para acessar o manual prático do eletricista (Android e iOS) no celular, o processo é o mesmo de qualquer app: instalar, abrir e escolher a seção.

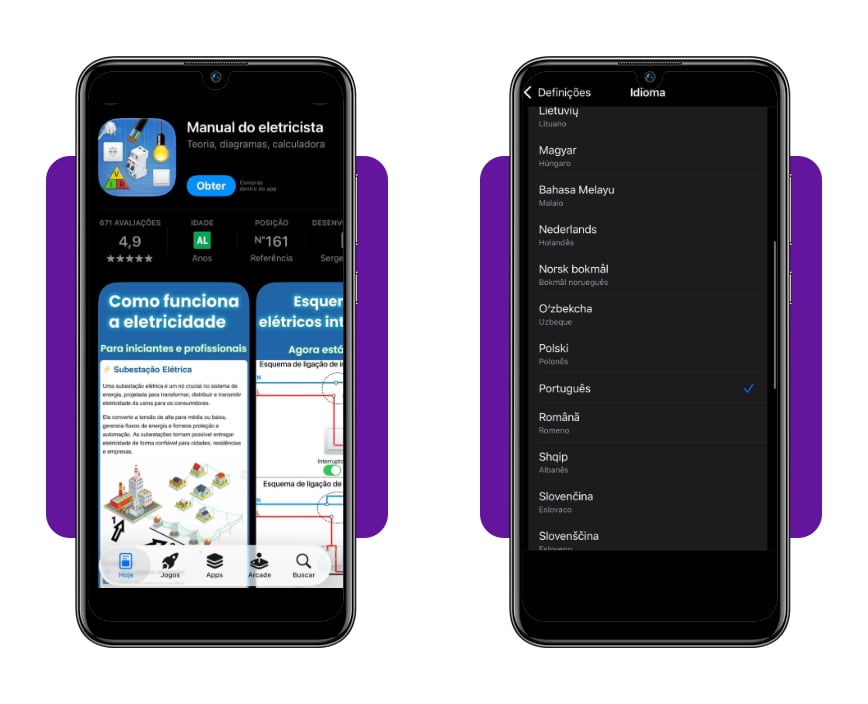

Passo 1: instale o app Manual do eletricista

Baixe o aplicativo Manual do eletricista, que está disponível para Android e iOS. O app está em português e em outros 41 idiomas. As versões recentes permitem trocar o idioma nas configurações.

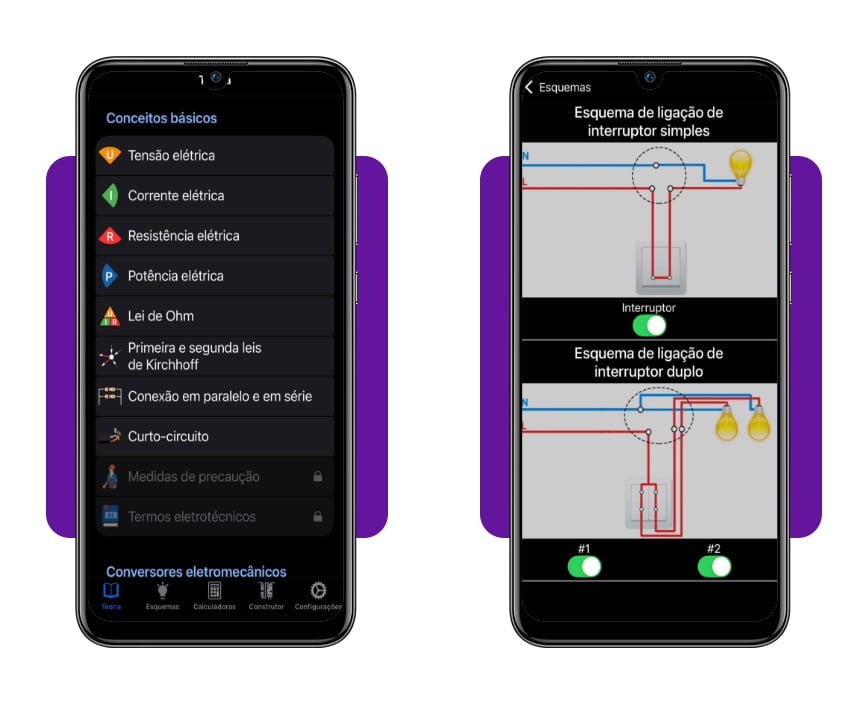

Passo 2: explore as quatro seções

Teoria, diagramas, calculadoras e comunidade ficam no menu principal. Comece pelos conceitos básicos antes de partir para os esquemas.

Toque nos componentes do diagrama para ver o funcionamento. Compare o esquema do app com o que existe na parede ou no quadro.

Passo 4: use as calculadoras

Para estimar o custo de energia ou a queda de tensão, preencha os campos e confira o resultado. Em versões recentes, dá para copiar o resultado com um toque.

Passo 5: avalie o pagamento único

Teste o conteúdo gratuito primeiro. Se o app resolver suas consultas do dia a dia, avalie liberar todas as funções.

Para comparar com outras opções, o Manual da Web reuniu aplicativos de elétrica para iniciantes.

Principais utilidades do app para quem vai trabalhar com elétrica

O manual prático do eletricista funciona melhor como consulta do que como um curso completo. As utilidades são:

• Revisar conceitos: tensão, corrente, resistência, potência e lei de Ohm, com exercícios e respostas em alguns capítulos;
• Escolher a seção do cabo: tabela de diâmetro e seção, além de códigos de cores;
• Entender ligações: interruptor simples, paralelo e intermediário, tomadas e iluminação com dimmer;
• Conhecer proteções: disjuntor, DR, fusíveis, contator e proteção contra surtos;
• Aprender a medir: voltímetro, amperímetro, multímetro e alicate amperímetro;
• Planejar um quadro: aba de projeto de painéis elétricos, adicionada em atualização recente.

Mas é bom deixar claro que o app tem limites. Parte do conteúdo vem de padrões internacionais, então a loja pode ter algumas informações de instalação que não seguem a ABNT.

No Brasil, a referência para instalações de baixa tensão é a NBR 5410, e a segurança em serviços com eletricidade segue a NR-10.

Use o app para estudar e consultar, e confira as normas oficiais antes de executar qualquer serviço.

A qualificação tem mercado. Segundo o BrainMarket, dados do Portal Salário apontam média de R$ 2.993 por mês para eletricista CLT, com teto de R$ 4.181. A falta de mão de obra qualificada já atinge obras, indústria e energia solar.

Multímetros digitais e ferramentas para eletricistas em promoção

Quem estuda pelo manual prático do eletricista logo precisa medir de verdade, e o multímetro é a primeira ferramenta da bancada. Antes de comprar, veja estes pontos:

• CAT III 600 V: o mínimo para quem abre quadro de distribuição;
• True RMS: mede corretamente formas de onda distorcidas, comuns em equipamentos eletrônicos;
• Continuidade e detector de tensão sem contato: agilizam o diagnóstico;
• Ponteiras e cabos com isolamento intacto: item de segurança, não de acabamento;
• Assistência técnica no Brasil: facilita a manutenção e troca de peças.

Estes modelos aparecem em comparativos recentes e estavam à venda em algumas lojas, como:

• Hikari HM-1700: True RMS, CAT III 600 V, 6.000 contagens, detector sem contato e função LoZ, em cerca de R$ 140,00 a R$ 185,00. Onde comprar: Mercado Livre, Amazon e MRE Ferramentas;
• Minipa ET-1507B: True RMS, CAT III 600 V, 6.000 contagens e detector sem contato, em cerca de R$ 190,00 a R$ 230,00. Onde comprar: Luitex e Abastece;
• Fluke 106: CAT III 600 V e 6.000 contagens, indicado para quadro e trabalho de campo, em cerca de R$ 330,00 a R$ 450,00. Onde comprar: Ferramac e Loja Elétrica;
• Fluke 117: True RMS com baixa impedância (LoZ) e detecção de tensão sem contato, CAT III 600 V, em cerca de R$ 1.240,00 a R$ 1.290,00. Onde comprar: Anhanguera Ferramentas e ANT Ferramentas;
• Fluke 302+: alicate amperímetro que mede corrente alternada de até 400 A, CAT III 600 V e CAT IV 300 V, em cerca de R$ 315,00 a R$ 400,00 nas lojas especializadas. Onde comprar: Dutra Máquinas, Anhanguera Ferramentas e Amazon;
• Modelos de R$ 30,00: aparelhos como o Foxlux, CAT II e 2.000 contagens, servem só para uso doméstico esporádico, não para quadro.

Nas ferramentas isoladas, procure a certificação IEC 60900 ou NBR 9699, que a Tramontina PRO informa nas linhas de 1.000 V:

• Jogo de 6 chaves isoladas (44115406): em cerca de R$ 92,00 na Loja do Mecânico, e também na Anhanguera Ferramentas;
• Alicate universal isolado 8′ (44000/128): em cerca de R$ 61,00 à vista no Pix, na Minas Ferramentas;
• Jogo de 18 peças isoladas (44349918): reúne alicates e chaves de fenda, na Anhanguera Ferramentas.

Desconfie de kits de 1.000 V muito baratos, vendidos por importação em marketplaces sem certificação informada. Isolamento que não passou por ensaio não protege contra choque.

Promoções aparecem com frequência, então compare o preço em mais de uma loja, confira o estoque e desconfie de desconto em modelo que não informa a categoria de segurança.

Dicas essenciais de segurança para instalações residenciais

Nenhum manual prático do eletricista substitui o cuidado com a própria segurança. Estas regras valem antes de qualquer serviço:

• Desligue o disjuntor do circuito e avise quem mora na casa;
• Confirme a ausência de tensão com multímetro ou detector, mesmo com o disjuntor desligado;
• Use EPIs como luvas isolantes, óculos de proteção e calçado de segurança;
• Nunca trabalhe com as mãos molhadas nem em piso molhado;
• Instale DR em áreas molhadas e de risco, como banheiro, cozinha, lavanderia e áreas externas, conforme a NBR 5410;
• Respeite as cores dos condutores, que são neutro em azul-claro e proteção em verde ou verde-amarelo;
• Dimensione fio e disjuntor pela carga, e nunca troque o disjuntor por um de corrente maior para parar de desarmar;
• Faça emendas só em caixas apropriadas, com conectores adequados.

Disjuntor que desarma com frequência indica sobrecarga ou curto, e o problema precisa ser investigado, não silenciado.

Em quadro de entrada, medidor, aterramento ou qualquer serviço que você não domine, chame um profissional habilitado.

Conhecimento e cuidado

O manual prático do eletricista pode até caber no celular, mas o aprendizado de verdade acontece na bancada, com a mão firme e o disjuntor desligado.

Quem começa estudando com calma chega mais longe e mais inteiro. O app abre o caminho, e o respeito à eletricidade garante que se chegue ao fim dele.
