Quem vive de obra sabe: rabisco no guardanapo até ajuda na ideia, mas não sustenta instalação. Diagramas hidráulicos organizam o circuito, mostram o que entra, por onde passa e onde sai. Com um app no celular, esse desenho sai rápido, dá para testar opções e ainda compartilhar com a equipe sem depender do “volta amanhã”.
Então, para te ajudar, o Manual da Web vai te explicar o que são diagramas hidráulicos, como montar no celular com uma ferramenta, cuidados para não cair em armadilhas e jeitos de exportar o material com dignidade. O ganho está em reduzir retrabalho, alinhar cliente-obra e guardar um histórico decente das decisões. Vem com a gente!
4.2/5
O que são diagramas hidráulicos?
Em duas palavras: mapa funcional. Diagramas hidráulicos representam visualmente o caminho da água (e afins) em um sistema.
Mostram bombas, válvulas, trocadores, radiadores, piso radiante, coletores, medidores, tanques, pontos de drenagem, sensores e por aí vai.
Diferente de uma planta baixa, que fala de posição e medidas, o diagrama fala de lógica: sequência, sentido de fluxo, controle, proteção e instrumentação.
Por que isso importa? Porque uma linha mal colocada vira dor de cabeça. Um não retorno esquecido pode deixar o circuito curto e a válvula de segurança fora do lugar vira risco.
Visualizando o conjunto, erros aparecem antes da furadeira, a conversa com o cliente melhora, e a manutenção futura agradece.
Em sistemas de aquecimento, refrigeração e HVAC, o diagrama é praticamente obrigatório.
Caldeira ou bomba de calor, separador de ar e lama, misturadoras, bypass, coletores, sondas de temperatura, válvulas de balanceamento e termostatos.
No fim, o papel dele é simples: deixar claro o que cada peça faz e como elas conversam.
E aí, em vez de abrir software pesado no notebook, é possível montar diagramas hidráulicos no celular com apps de arrastar e soltar.

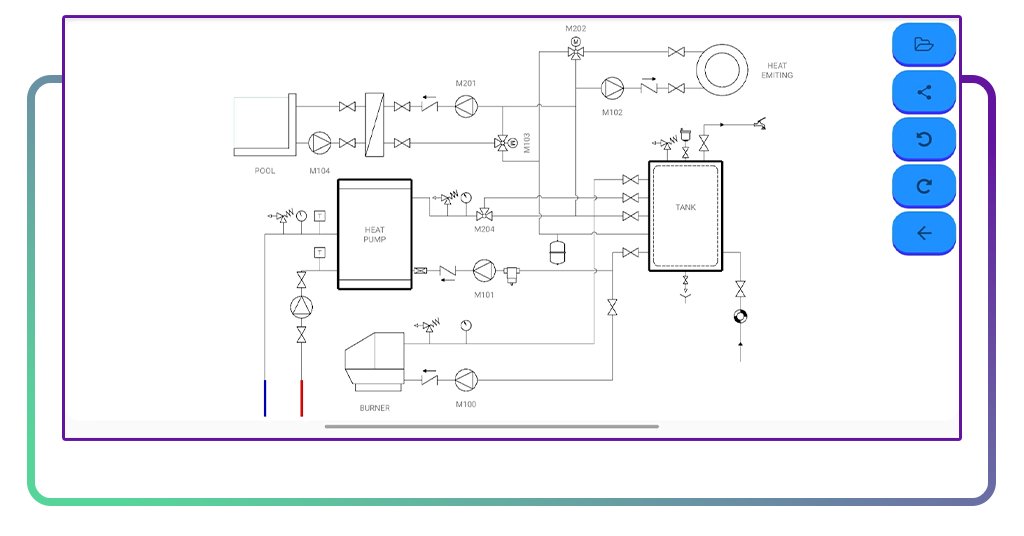

O Diagramas hidráulicos (Android | iOS) segue essa linha: biblioteca grande de símbolos (bombas, válvulas 2/3/4 vias, medidores, trocadores, radiadores, piso radiante, tanques, painéis solares etc.), canvas limpo e exportação em imagem ou PDF.
Passo a passo para criar projetos de diagramas hidráulicos
É sempre bom rabiscar a lógica geral do aplicativo antes de começar a usá-lo de verdade.
De onde vem a fonte de energia térmica (caldeira, bomba de calor), onde estão os circuitos (radiadores, piso, fan coils) e quem faz proteção, medição e controle.
- Passo 1: depois de abrir o aplicativo, abra um projeto em branco e defina um nome simples, como “residência – equipamento com piso radiante”;
- Passo 2: para escolher a fonte do sistema, arraste caldeira ou bomba de calor para o topo do canvas;
- Passo 3: aí você vai começar a brincar, colocando proteção, qualidade de água, bombas, válvulas de controle e muito mais;
- Passo 4: adicione termômetros, pressostatos, medidores de vazão e sondas. Símbolo pequeno, função gigante. Manutenção futura depende disso;
- Passo 5: quando terminar, gere PDF em alta e PNG para WhatsApp. Salve versões (“v1”, “v2”) a cada grande alteração.
Dicas para evitar erros comuns em projetos hidráulicos
Uma linha a mais ou a menos vira quebra-quebra depois. Alguns tropeços se repetem tanto que já viraram checklist mental.
Antes de bater o martelo, rode o olho nessa lista. Primeiro, contexto. Diagramas hidráulicos são abstrações: nem tudo o que existe no canteiro aparece no desenho.
Por isso, o que entra precisa estar 100% correto: proteção, controle, medição e sentido de fluxo. O resto o instalador sabe resolver.
Armadilhas frequentes e como escapar:
- Misturadora “puxando” no sentido errado: garanta que a via quente, fria e mista estão conectadas conforme o fabricante. Inverter duas portas mata a lógica;
- Falta de válvula não retorno: sem ela, água faz caminho que “parecia improvável”. Coloque NRV onde duas bombas podem se “ver”;
- Tanque de expansão mal posicionado: tanque pede ponto hidráulico neutro (lado de sucção da bomba, sem quedas de pressão indesejadas);
- Ausência de bypass: sistemas com válvulas termostáticas fechando tudo precisam de bypass diferencial. Sem ele, a bomba sofre;
- Sem separador de ar/lama: circuito fica ruidoso, trocador perde eficiência e manutenção dobra. Símbolo pequeno, efeito gigante;
- Instrumentação pobre: sem termômetro/manômetro em pontos-chave, diagnóstico vira adivinhação. Coloque o mínimo vital;
- Seta de fluxo esquecida: quem recebe o PDF tenta adivinhar caminho. Desenhe setas, nem que seja no final;
- Diagrama bonito, legenda zero: nomeie equipamentos e válvulas com tags. Sem isso, orçamento e pedido de compra viram novela.
Benefícios de usar um app para criar diagramas hidráulicos
Planilha calcula, memória falha. O app entra como caderno técnico que não perde página e ainda exporta bonito.
O ganho não está só no desenho em si, mas no processo que ele puxa: pensar a lógica, validar segurança, instrumentar direito e registrar decisões.
Vantagens que batem no dia a dia:
- Agilidade: rascunho em minutos, validação no grupo da obra no mesmo dia;
- Biblioteca pronta: símbolos de válvulas, bombas, trocadores, radiadores, piso, tanques e sensores;
- Consistência: um padrão de símbolo evita “cada um desenha de um jeito”;
- Exportação simples: PDF para memorial, PNG para WhatsApp, arquivo para edição futura;
- Histórico: versões v1, v2, v3 contam a história do projeto e protegem decisões.
No caso do Diagramas hidráulicos (Android | iOS), a versão Free atende estudo e proposta. Para obra em evolução, a Pro com salvar/editar vira prática. Nada impede testar a gratuita primeiro e só migrar quando o fluxo pedir.
4.2/5
Água no lugar certo, retrabalho no lugar nenhum
Quando o desenho vira hábito, problema fica menor. Diagramas hidráulicos criados no celular não pretendem competir com softwares gigantes.
A realidade é que eles pretendem evitar erro bobo, alinhar time e registrar decisões. Um circuito claro economiza material, hora de mão e paciência.
A obra agradece, e o cliente entende o que está sendo entregue. A rotina que funciona é simples: pensar a lógica, montar o diagrama, revisar com alguém, exportar em PDF e guardar a versão.
Então, baixe o aplicativo (Android | iOS) e teste agora mesmo.
